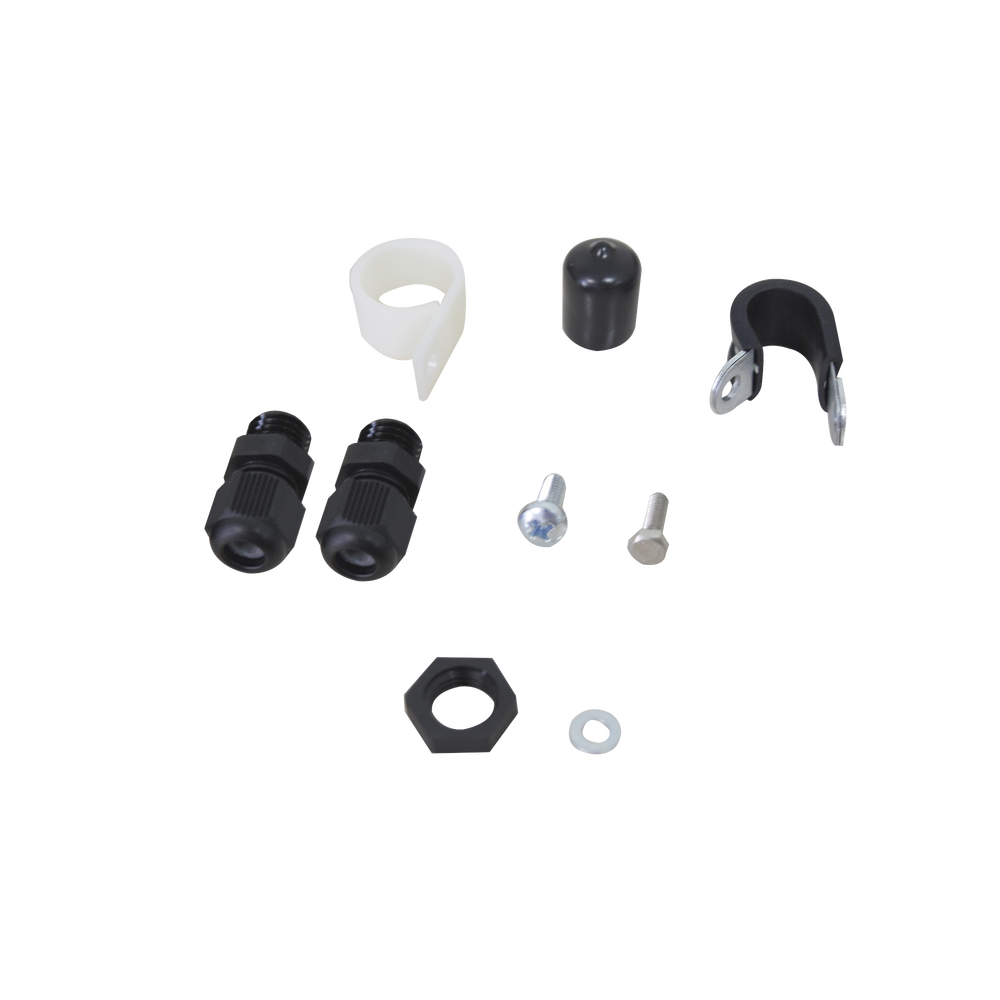

CONECTOR PARA MANGUERA LED
CONECTOR PARA MANGUERA LED - Image 2

CONECTOR PARA MANGUERA LED

Original price was: $606.75.Current price is: $505.63.

CONECTOR PARA MANGUERA LED

Agotado

SKU: 300992 Categoría: Etiquetas: , ,

Descripción

Características Técnicas

  • Tensión de alimentación: 230 V~ (±6% -10%) o 115 V~ (±6% -10%) a 50/60 Hz
  • Potencia absorbida: 7 W
  • Carga máxima del motor: 300 W
  • Alimentación accesorios: 24 Vdc
  • Corriente máxima accesorios: 500 mA
  • Temperatura de funcionamiento: -20°C a +55°C
  • Fusibles: F1 = F 5A – 250V / F2 = T 0,8A – 250V o F1 = F 10A – 120V / F2 = T 0,8A – 120V según versión
  • Tiempo de trabajo: Programable de 0 a 4 minutos
  • Tiempo de pausa: Programable de 0 a 4 minutos
  • Fuerza del motor: Programable en 50 niveles

Características Adicionales

  • Programación: 3 niveles para mayor flexibilidad
  • Conector rápido: Acoplamiento tarjeta de 5 pines Minidec, Decoder, Receptor, RP/RP2
  • Salidas programables: 4 salidas programables en 18 funciones diferentes
  • Gestión: Deceleraciones, pantalla multifunción, tecnología BUS y detector de masas metálicas incorporado
  • Protección: Conexión a tierra obligatoria, separación de cables de alimentación y mando
  • Seguridad: Dispositivo antiaplastamiento por control de par, conformidad con normas EN 12978
  • Conformidad: Cumple directivas CEE 2006/95/CE (Baja Tensión) y 2004/108/CE (Compatibilidad Electromagnética)

Conexiones Eléctricas

Conexiones disponibles:

  • J1: Regleta de bornes baja tensión (accesorios)
  • J2: Conexión motor, destellador y ventilador
  • J3: Acoplamiento rápido final de carrera de apertura
  • J5: Acoplamiento rápido final de carrera de cierre
  • J6: Sensor de empuje barra
  • J8: Condensador de arranque del motor
  • J9: Regleta de bornes para alimentación 230 VAC
  • J4: Acoplamiento Minidec, Decoder y RP

Descripción de Componentes

  • DL: Pantalla de señalización y programación
  • DIODOS: Control del estado de las entradas
  • DS1: Selector de frecuencias Loop 1 y Loop 2
  • F1: Fusible para motores y primario del transformador
  • F2: Fusible para baja tensión y accesorios
  • Pulsadores: F (programación), + (incremento), – (decremento)
  • TF1: Transformador

Niveles de Programación

  • 1° Nivel: Programación básica
  • 2° Nivel: Modificación de pre-configuración y configuración de salidas
  • 3° Nivel: Programación avanzada de lógica de pre-ajuste
  • Configuración Loop Detector: Ajuste del detector de frecuencia DS1

Advertencias de Seguridad

  • Desconectar la alimentación eléctrica antes de cualquier intervención
  • Colocar interruptor omnipolar con apertura de contactos ≥ 3 mm
  • Conectar correctamente el cable de tierra a la masa
  • Separar cables de alimentación de cables de mando y seguridad
  • Evitar interferencias eléctricas usando vainas separadas o cable blindado
  • Comprobar periódicamente el funcionamiento del sistema y dispositivos de seguridad
  • No utilizar componentes no originales FAAC
  • No modificar componentes del sistema de automatismo
  • Mantenimiento semestral obligatorio

Normas de Instalación

  • Instalación debe seguir normas EN 12453 y EN 12445
  • Elementos mecánicos deben cumplir normas EN 12604 y EN 12605
  • Para países extracomunitarios, seguir legislación local y normativas mencionadas
  • Sistema debe incluir señalización luminosa y cartel informativo

Declaración de Conformidad

El equipo electrónico 624BLD cumple con:

  • Directiva 2006/95/CE (Baja Tensión)
  • Directiva 2004/108/CE (Compatibilidad Electromagnética)

Nota: El producto ha sido sometido a ensayos en configuración típica homogénea con productos FAAC.
