Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX
Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX - Image 2
Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX - Image 3

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

Original price was: $709.53.Current price is: $591.28.

Conector N Macho para cable FXL-780, AVA5-50, LP550 Y AVA5-50FX

237 disponibles

SKU: 78-EZNM Categoría: Etiquetas: , ,

Descripción

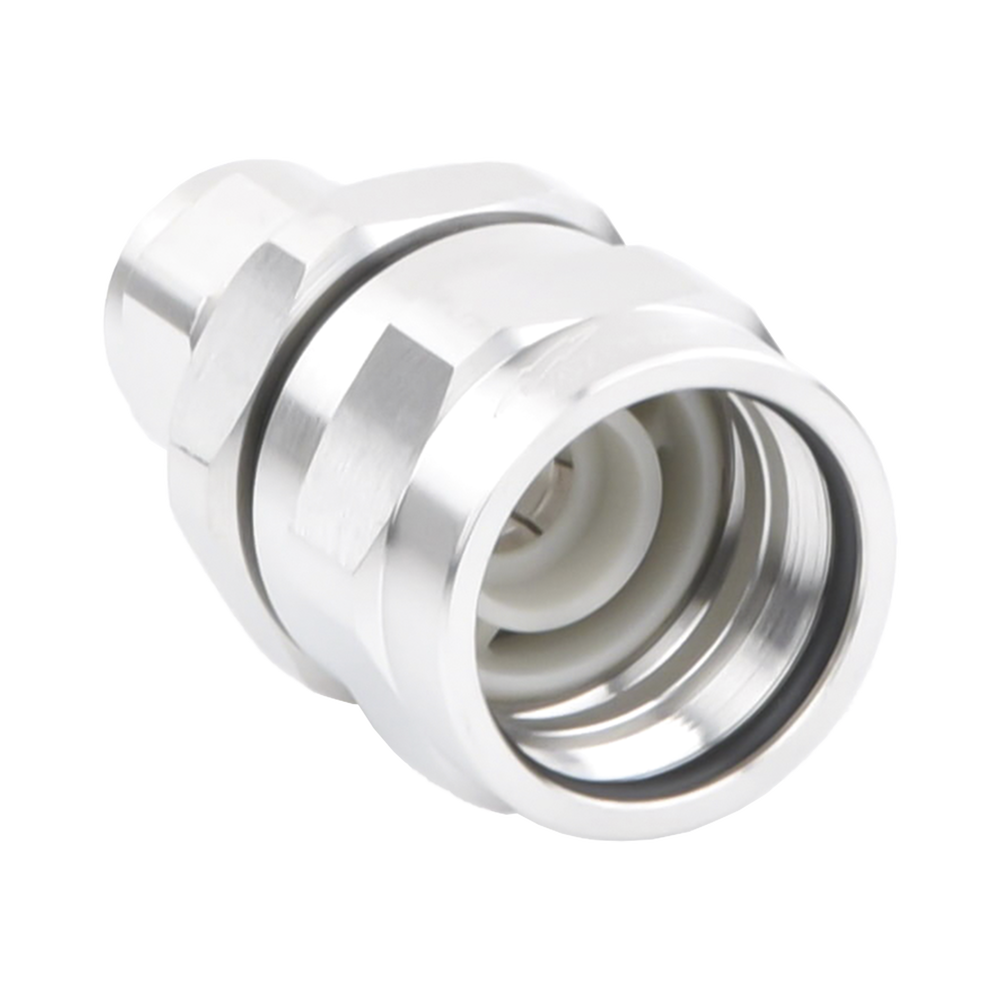

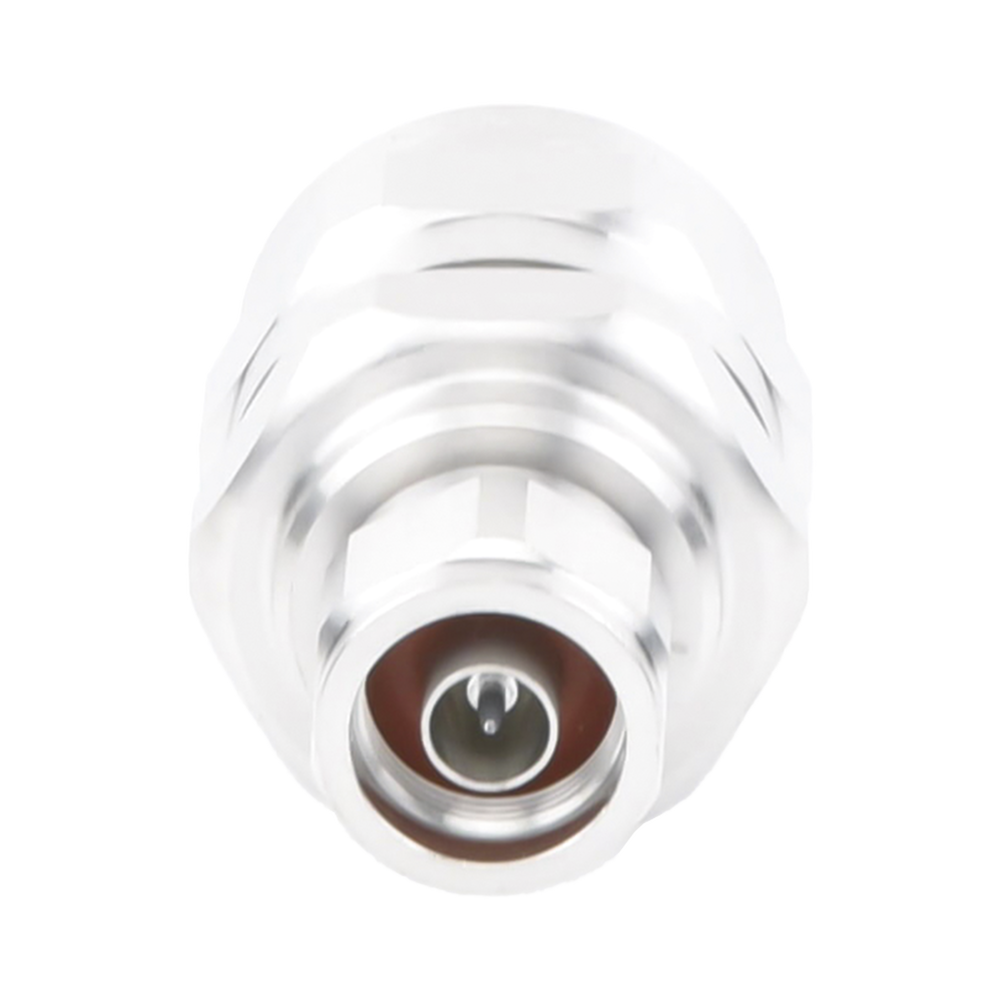

Conector N Macho EZfit® para Cable FXL-780 y AVA5-50

Introducción

El conector N macho EZfit® modelo 78EZNM de Andrew / CommScope está diseñado para ofrecer la máxima eficiencia y rendimiento en aplicaciones RF con cables FXL-780 y AVA5-50. Este conector es ideal para proyectos de comunicación que requieren una conexión robusta, duradera y altamente eficiente. Con una construcción de alta calidad y especificaciones técnicas que superan los estándares de la industria, este conector asegura una transmisión de señal óptima y confiable.

Generales
  • Marca: EZfit®
  • Código del Sistema Armonizado [HS]: 854420 (Cable coaxial y otros conductores eléctricos coaxiales)
  • Ángulo de Montaje: Recto
  • Nota de Pedido: Producto estándar CommScope® (Global)

Eléctricas
  • Impedancia del Conector: 50 ohms
  • Banda de Frecuencia de Operación: 0 – 5000 MHz
  • Impedancia del Cable: 50 ohms
  • IMD de Tercer Orden, Típico: -116 dBm a 1800 MHz
  • Método de Prueba IMD de Tercer Orden: Dos portadoras de +43 dBm
  • Voltaje de Operación RF, Máximo [V RMS]: 707.00 V
  • Voltaje de Prueba: 2000 V
  • Resistencia de Contacto Externo, Máximo: 0.30 mOhm
  • Resistencia de Contacto Interno, Máximo: 2.00 mOhm
  • Resistencia de Aislamiento, Mínimo: 5000 MOhm
  • Potencia Máxima de Pico: 10.00 kW
  • Pérdida de Inserción, Típica: 0.05 dB

Mecánicas
  • Método de Fijación del Contacto Externo: Abrazadera
  • Método de Fijación del Contacto Interno: Cautivo
  • Recubrimiento del Contacto Externo: Trimetal
  • Recubrimiento del Contacto Interno: Plata
  • Durabilidad del Acoplamiento: 500 ciclos (Método IEC 61169¬16:9.5)
  • Fuerza de Retención del Conector: 1334 N | 300 lbf
  • Torque de Retención del Conector: 8.13 N¬m | 72.00 in lb
  • Fuerza de Inserción: 66.72 N | 15.00 lbf (Método MIL¬C¬39012C¬3.12, 4.6.9)
  • Presurizable: No
  • Torque de Prueba de la Tuerca de Acoplamiento: 4.52 N¬m | 40.00 in lb
  • Fuerza de Retención de la Tuerca de Acoplamiento: 444.82 N | 100.00 lbf (Método MIL¬C-39012C¬3.25, 4.6.22)

Dimensiones
  • Tamaño Nominal: 7/8 in
  • Diámetro: 37.21 mm | 1.47 in
  • Longitud: 58.00 mm | 2.28 in
  • Peso: 137.08 g | 0.30 lb

Ambientales
  • Temperatura de Operación: -40 °C a +85 °C [¬40 °F a +185 °F]
  • Temperatura de Almacenamiento: ¬55 °C a +85 °C [¬67 °F a +185 °F]
  • Profundidad de Inmersión: 1 m (Prueba de Inmersión IEC 60529:2001, IP68)
  • Prueba de Chorro de Agua: Mated (Método IEC 60529:2001, IP66)
  • Resistencia a la Humedad: Método MIL¬STD-202F, Método 106F
  • Prueba de Choque Mecánico: Método MIL¬STD¬202F, Método 213B, Condición de Prueba C
  • Prueba de Vibración: Método IEC 60068¬2¬6
  • Prueba de Corrosión: Método MIL¬STD-1344A, Método 1001.1, Condición de Prueba A

Rendimiento de Retorno de Pérdida/VSWR
  • 50–1000 MHz: VSWR 1.02, Return Loss 40.00 dB
  • 1000–1900 MHz: VSWR 1.03, Return Loss 38.00 dB
  • 1900–2200 MHz: VSWR 1.04, Return Loss 35.00 dB
  • 2200–2700 MHz: VSWR 1.05, Return Loss 32.00 dB
  • 2700–3600 MHz: VSWR 1.07, Return Loss 30.00 dB
  • 3600–5000 MHz: VSWR 1.11, Return Loss 26.00 dB

Cumplimiento Normativo/Certificaciones
  • RoHS 2011/65/EU: Cumple por Excepción
  • China RoHS SJ/T 11364¬2006: Por Encima del Valor de Concentración Máximo [MCV]
  • ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad.

Información adicional

Peso 0.17 kg
