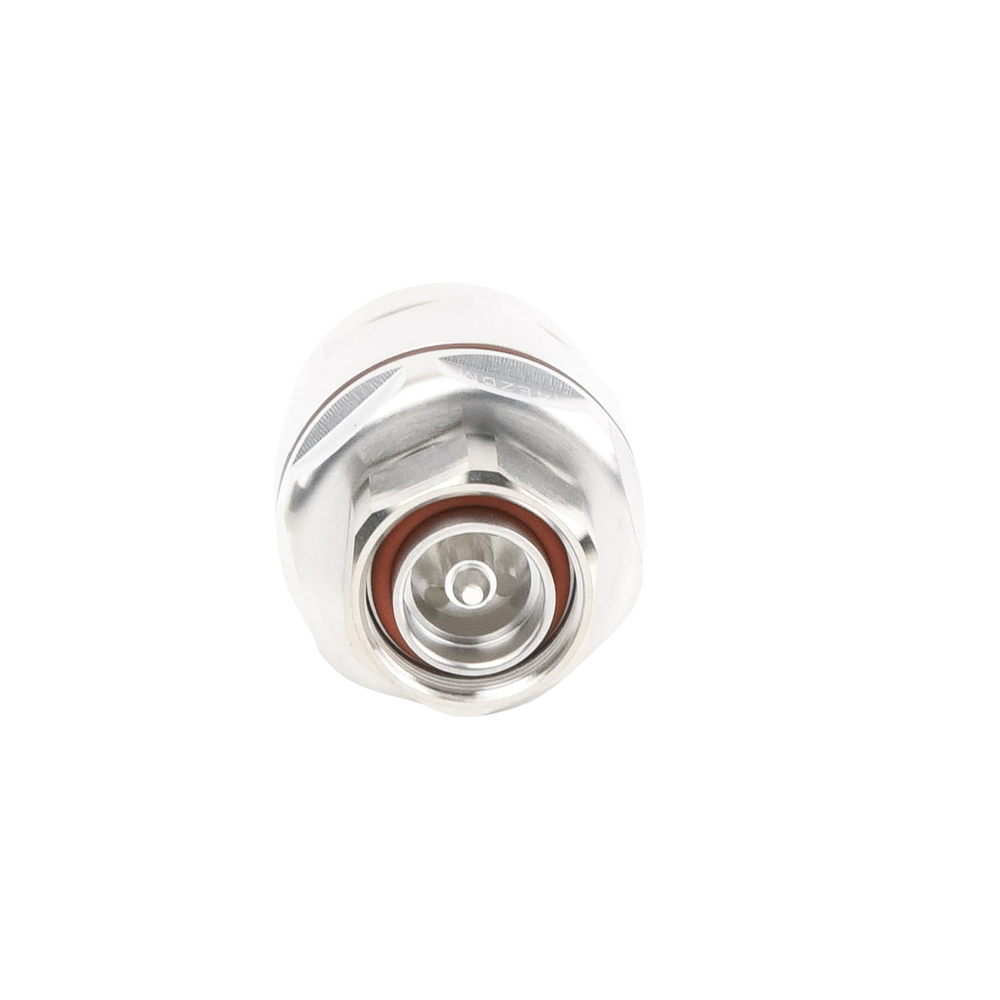

Conector DIN 7-16 para cable FXL1480 y AVA6-50

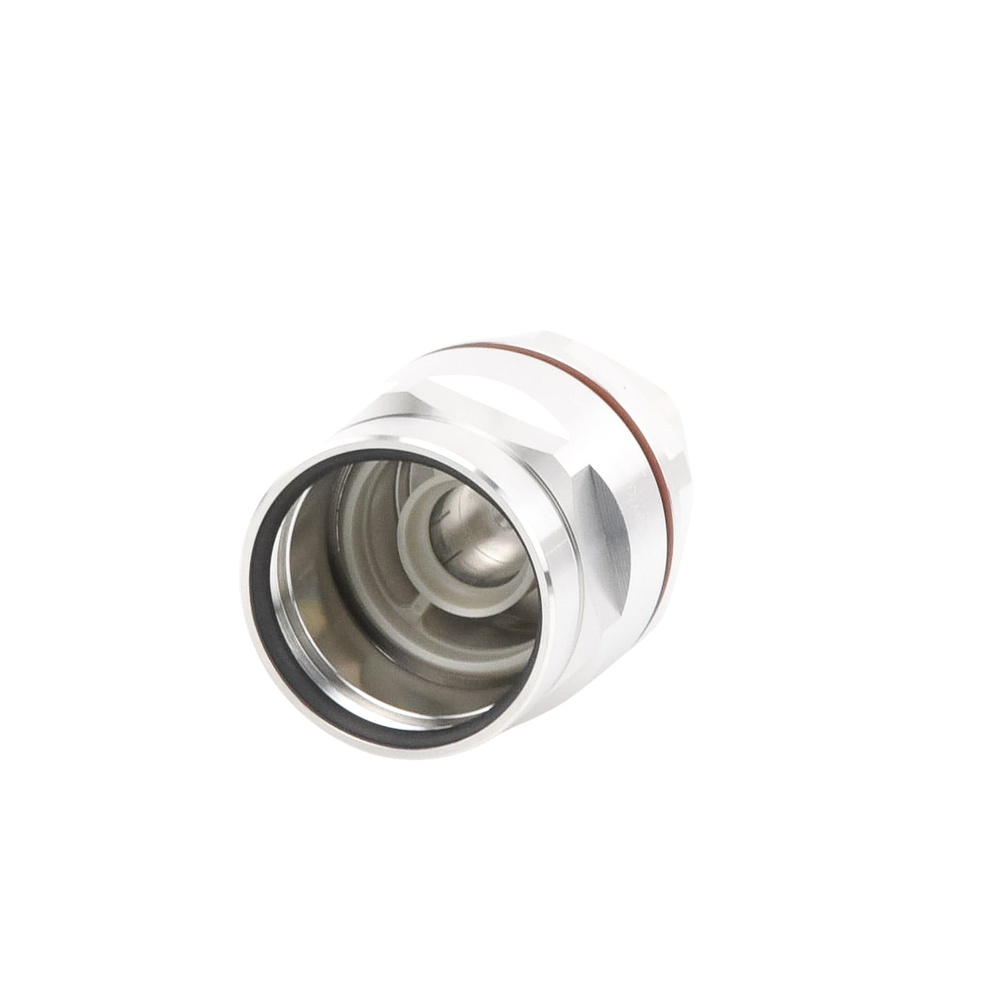

Conector DIN 7-16 para cable FXL1480 y AVA6-50 - Image 2

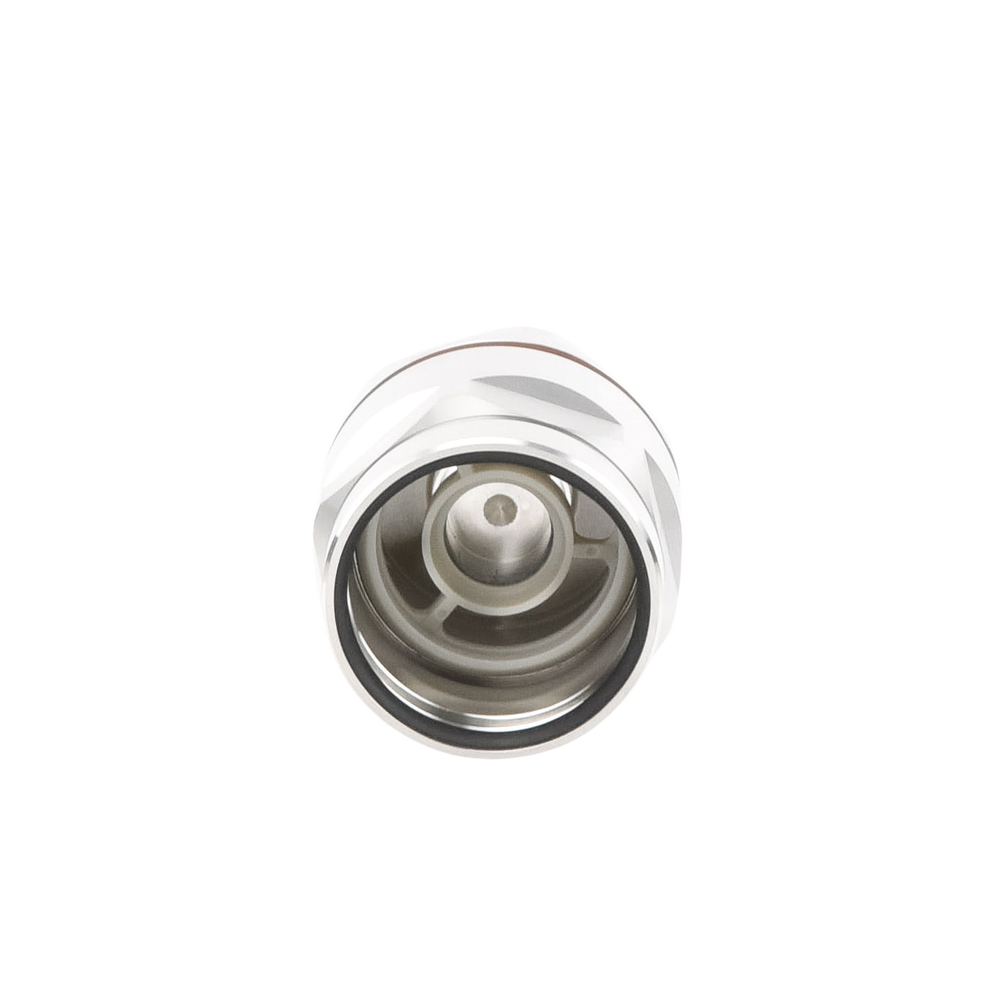

Conector DIN 7-16 para cable FXL1480 y AVA6-50 - Image 3
Conector DIN 7-16 para cable FXL1480 y AVA6-50 - Image 4
Conector DIN 7-16 para cable FXL1480 y AVA6-50 - Image 5

Conector DIN 7-16 para cable FXL1480 y AVA6-50

Original price was: $2,398.52.Current price is: $1,998.77.

Conector DIN 7-16 para cable FXL1480 y AVA6-50

Agotado

SKU: 114-EZDM Categoría: Etiquetas: , ,

Descripción

El conector coaxial 114EZDM de la serie EZfit® de ANDREW es un conector macho 7-16 DIN diseñado específicamente para cables de 1-1/4 pulgadas FXL1480 y AVA6-50. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones wireless y de radiación en el rango de 0-4000 MHz, con capacidad para manejar hasta 40 kW de potencia pico y 3.0 kW de potencia promedio a 900 MHz.

Características Principales

  • Interfaz 7-16 DIN macho para conexiones robustas y confiables
  • Compatible con cables FXL1480 y AVA6-50 de 1-1/4 pulgadas
  • Impedancia de 50 ohm para aplicaciones de radiofrecuencia
  • Rango de frecuencia operativa de 0-4000 MHz
  • Capacidad de potencia pico de 40 kW y potencia promedio de 3.0 kW a 900 MHz
  • Baja pérdida por inserción: coeficiente típico de 0.05
  • Excelente relación de onda estacionaria (VSWR) desde 1.025 a 1.065
  • Protección IP68 para inmersión hasta 1 metro durante 24 horas
  • Acabados de contacto interno en plata y contacto externo en trimetal
  • Temperatura de operación de -40°C a +85°C

Especificaciones
  • Impedancia: 50 ohm (cable y conector)
  • Frecuencia operativa: 0-4000 MHz
  • Potencia pico máxima: 40 kW
  • Potencia promedio: 3.0 kW @ 900 MHz
  • Pérdida por inserción: Coeficiente típico 0.05
  • VSWR: 1.025 @ 50-1000 MHz, 1.065 @ 2700-3300 MHz
  • Pérdida de retorno: 38.17 dB @ 50-1000 MHz, 30.04 dB @ 2700-3300 MHz
  • IMD de 3er orden: -116 dBm @ 1800 MHz
  • Resistencia contacto interno: máximo 1.5 mOhm
  • Resistencia contacto externo: máximo 0.8 mOhm
  • Voltaje DC prueba: 4000 V
  • Resistencia de aislamiento: mínimo 5000 MOhm
  • Voltaje RF máximo: 1415 Vrms
  • Efectividad de blindaje: -130 dB

Interfaces y Conectividad
  • Interface: 7-16 DIN Macho
  • Compatibilidad de cables: FXL1480, AVA6-50
  • Tamaño nominal: 1-1/4 pulgadas
  • Método de fijación contacto interno: Captivado
  • Método de fijación contacto externo: Abrazadera
  • Presurizable: No
  • Ángulo de montaje: Recto
  • Estilo del cuerpo: Recto

Aplicaciones

  • Sistemas de comunicación inalámbrica
  • Estaciones base de telefonía celular
  • Sistemas de transmisión de radio
  • Infraestructura de telecomunicaciones
  • Redes de acceso radioeléctrico (RAN)
  • Sistemas de distribución de señal

Información adicional

Peso 0.32 kg
