Antena Yagi para 806-960 MHz (Celular 850), 15 dBi.

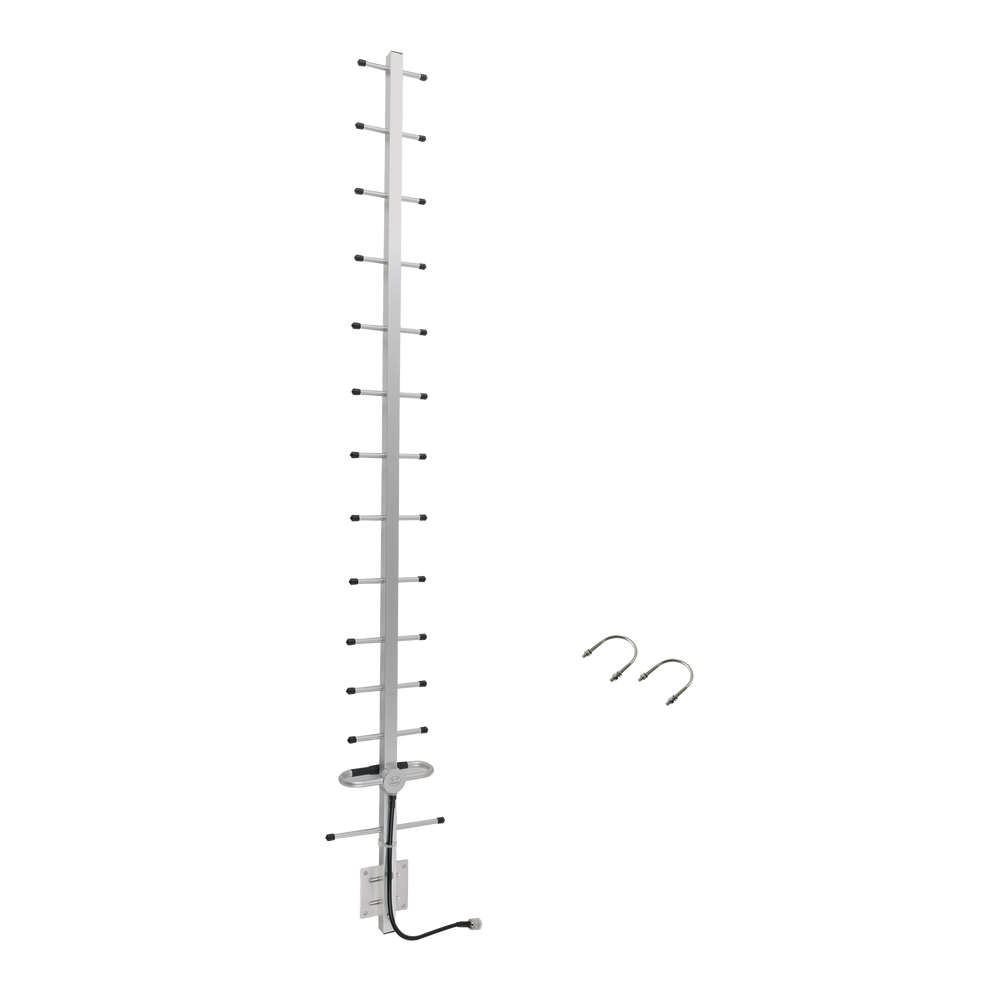

Antena Yagi para 806-960 MHz (Celular 850), 15 dBi. - Image 2

Antena Yagi para 806-960 MHz (Celular 850), 15 dBi.

Original price was: $447.50.Current price is: $372.93.

Antena Yagi para 806-960 MHz (Celular 850), 15 dBi.

262 disponibles

SKU: CR-DYAS-0809 Categoría: Etiquetas: , ,

Descripción

Características Principales

  • Antena Yagi de 14 elementos para exterior
  • Rango de frecuencia: 806-960 MHz
  • Ganancia de 15 dBi para mejor recepción
  • Apertura horizontal/vertical: 36°/22°
  • Conector N hembra para instalación sencilla

Especificaciones Eléctricas
  • Rango de frecuencia: 806-960 MHz
  • Ganancia: 15 dBi
  • Apertura: 36° horizontal / 22° vertical
  • Polarización: Vertical
  • VSWR: ≤1.5
  • Impedancia: 50Ω
  • Relación Front-to-Back: >14dB
  • Potencia máxima: 100W

Especificaciones Mecánicas
  • Conector: N Hembra
  • Número de elementos: 15
  • Peso neto: 0.45 Kg
  • Material: Elementos radiantes de aluminio
  • Material del soporte: Acero inoxidable
  • Temperatura de operación: -40°C a +70°C
  • Diámetro del mástil: 40-50 mm
  • Velocidad de viento máxima: 60 m/s

Información adicional

Peso 1.2 kg
